PCB/FPC/半導體行業

去膜/剝膜制程在線膜渣脫水機簡介

一．脫水機作用/原理結構

作用/目的：

主要用于PCB/FPC行業去膜剝膜制程廢膜渣藥水在線快速分離出來，把混在膜渣中的堿液及時擠壓排出來，使膜渣中的酯化或酰胺化的聚苯乙烯——順丁烯二酸酐樹脂與堿性物質分離，從而避免膜渣混合物質進一步發生膠聯反應，減少了膜渣后續環境治理的成本，從而節省廢物處理費用。另廢膜渣廢分離出來的藥水可回收再利用，減少去膜藥水添加量，節省藥水費用支出。

經過脫水機處理后的膜渣更有利于干燥和存放，改善搬運和處理環境，降低運輸和處理碎屑的成本，對以膜渣物質做為原材料的再利用，降低了加工成本。

原理結構：

原理是：機臺置于設備排膜渣口下方，膜渣漏進脫水機入口，膜渣由雙螺旋主軸向出口方螺旋擠壓的原理對含有藥水的膜渣進行固液分離,藥水從動片和靜片中間隙漏下來，干膜屑則由出口擠壓排出，以達到了瞬間減重40%-65%藥水的效果，使用過程無需添加任何輔助原料,產生成本僅為每小時不到0.5度電費而已。

單臺脫水機由入口漏斗，主機膜渣槽（槽下有靜片和動片），雙螺旋片推進主軸（2條平行安裝表面特殊鍍層處理），出口擠壓裝置，出口漏斗，主支撐板，固定杠，軸承，馬達，齒輪，智能電器控制電箱。

二．膜渣脫水機設備規格表

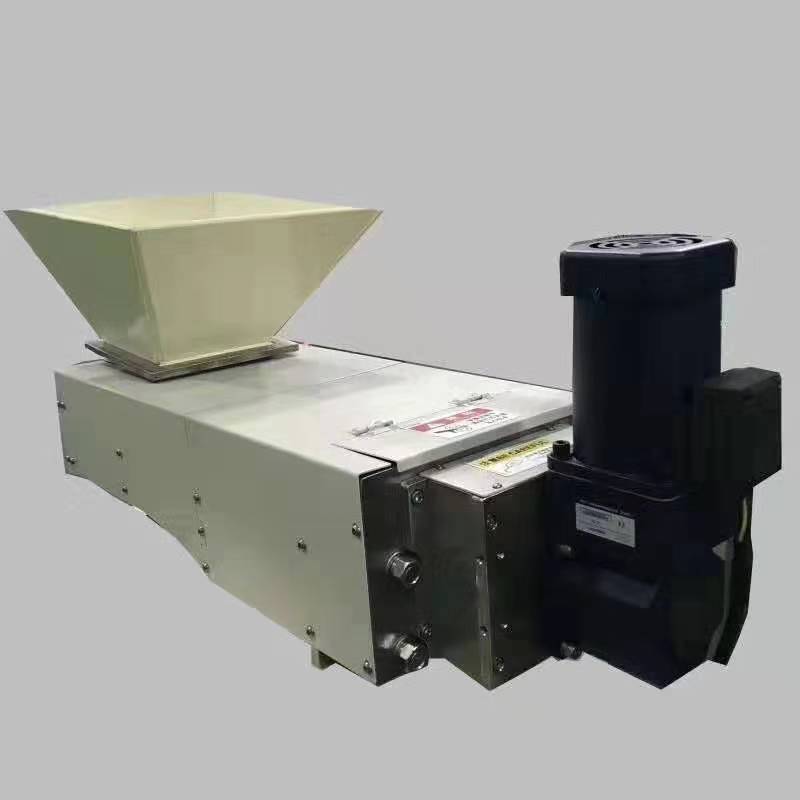

三．脫水機正面圖：

四．效益評估分析：

六．脫水試驗及測試方法：

干膜廢渣脫水前后狀況圖：

濕膜廢渣/油墨廢渣脫水前后狀況圖

脫水前                        脫水后（脫水45%）

七．設備優勢及購買注意事項

此在線脫水機自身優勢:

1.  SUS304材質、無耗材、無易損配件，無額外保養。

2. 實際使用接近0故障。

3. 設備體積小，不占空間，可移動使用。

4. 在線使用自動工作無需管理，只需定時收集干膜屑。

5. 設備首次投入費用低，脫水率高，2-3個月可收回投資。

訂購注意事項:

因每條去膜線均有2-3個去膜廢渣排出口，使用時需配置2-3臺膜渣脫水機，也可以采用1臺膜渣脫水機+1臺輸送機搭配方式來節約成本。

1. 提供去膜段出膜槽口于地面垂直高度(以便設備高度制作)；

2. 提供去膜段出膜槽口尺寸大小(以便設備入料斗大小制作)；

3. 確認需求設備出膜渣口是幾個（一般2或3個）是否配輸送機構和干膜屑收集裝置；

4. 電源供應要求：3?380V 50HZ，1000W；

5. 供氣要求：氣壓4KG/CM2；

6. 脫水后廢水排放要求（是否要配置氣動泵將藥水回收，原設備有就無需配置）。

八．公司簡介及客戶群：

昆山英華電子設備有限公司位于江蘇省昆山市城北迎賓中路和望山路交叉口，成立于2008年9月28日，廠房面積1000平，目前人員32人，是一家專業設計制造電子PCB行業用周邊設備及配件（膜渣脫水機，輸送機），超聲波清洗設備及設備整改維修的廠家。

主要PCB行業客戶有：昆山南亞電路板，昆山三星電機，瀚宇博德科技（江陰）有限公司，蘇州金像，常熟金像，常熟相互電子，昆山滬士電子，昆山滬利微電，昆山元茂電子，昆山旭發電子，無錫健鼎，無錫深南電路，上海日月光，上海展華電子，昆山華新電路板, 江蘇博敏，蘇州昱鑫，蘇州迪飛達 …
